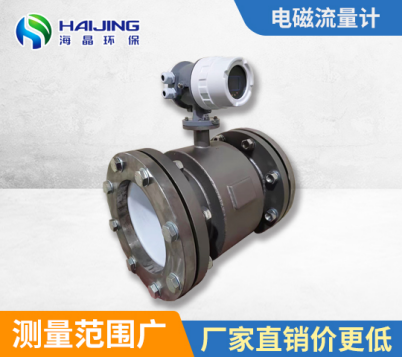

HJ-DC5000一体式电磁流量计

产品介绍

HJ-DC5000系列一体式电磁流量计是根据法拉第电磁感应定律进行流量测试的流量计。电磁流量计的优点是压损非常小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量呈线性，精确度较高，可测量电导率≥5μs/cm的酸、碱盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等流体流量。

二、主要应用

电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

★使用环境条件

环境温度：传感器 -25℃～+60℃ 转换器 -10℃～+60℃

相对湿度：5%～95%

★工作条件

流体电导率： 大于 5µS/cm (自来水、原水的电导率约 100～5005µS/cm)

三、技术参数

执行标准 ：《JJG1003-2007 电磁流量计》

最高流速  ：15m/s

流体导电率  ：≥5µS/cm

精确等级 ： 示值的±0.2%、示值的±0.5%

公称通径（mm） ： 3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、

300、350、400、450、500、600、700、800、900、1000、1200、1400、

1600、1800、2000、2200、2400、2600、2800、3000

公称压力  ：10.0MPa、6.3MPa、4.0MPa、2.5MPa、1.6MPa、1.0MPa、0.6MPa

环境温度 ：   传感器 -25℃～+60℃

转换器及一体型 ： -10℃～+60℃

衬里材料   ：氯丁橡胶、聚四氟乙烯、聚氨酯橡胶、聚全氟乙丙烯、PFA、陶瓷等

信号电极型式 ： 固定式、刮刀式、可拆卸式

信号电极和接地电极材质 ： 316L、哈氏合金 B、哈氏合金 C、钛、钽、铂铱合金、碳化钨

连接法兰材质  ：碳钢、不锈钢（304、316、316L）

连接法兰标准  ：国标、机械部标准、化工部标准、(美标、日标须订制)

接地环材质  ：不锈钢 1Cr18Ni9Ti

电气接口 ： M18*1.5、M20*1.5

传输距离  ：分体型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于

100m

外壳防护 ： 整机 IP65 、整机 IP68 可选

供电电压 ： 220VAC、24VDC、3.6V 电池供电、24VDC 和电池双供电等

消耗功率 ： 小于 20W

显示与按键 ： 中英文显示，可显示瞬时流量、累积流量以及报警显示（励磁开路报警、空管

报警、流量超限报警）
